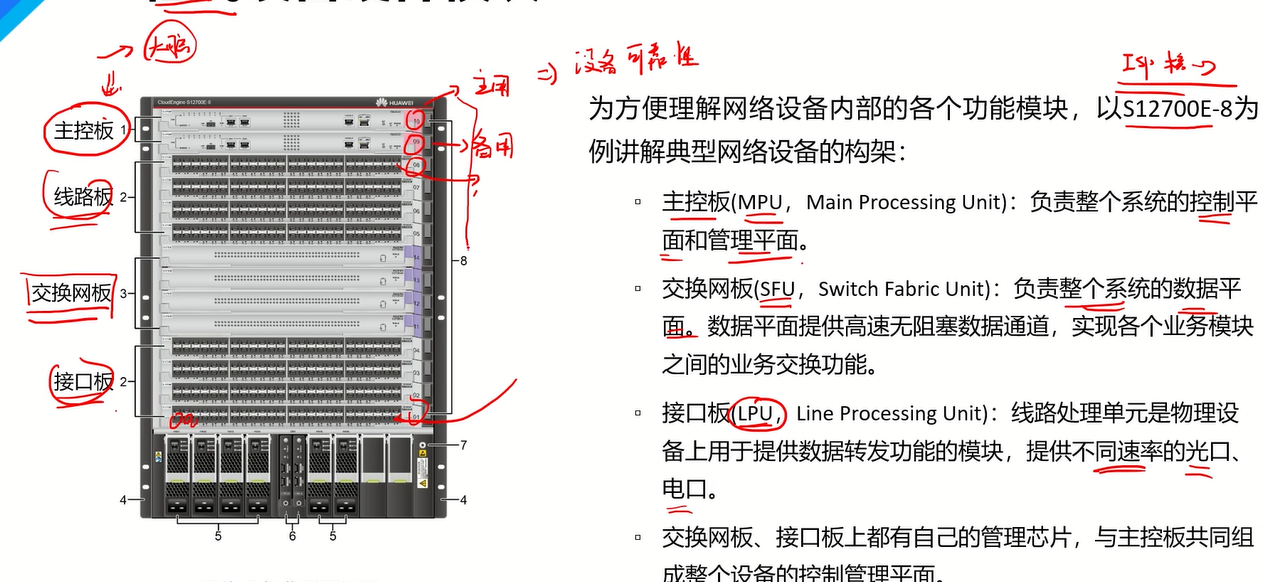

框式设备，以S12700E-8为例，

1，主控板，MPU,main Processing Unit ;负责整个系统的控制屏幕和管理平面，

2，交换网板，SFU ，Swich ,Fabric Unit ,负责整个系统的数据平面，数据屏幕提供高速无阻塞数据通道，实现各个业务模块之间额业务交换交换功能。

3，接口板，LPU，Line Processing Unit .线路处理单元是，物理设备上用于提供数据转发功能的模块，提供不同速率的光口电口。

4，交换网板，接口板上有自己的管理芯片，与主控板，共同，组成整个设备的管理平面。

控制平面完成系统的西医处理，业务处理，路由运算，转发控制，业务调度，流量统计，系统安全等功能，

管理平面，完成系统的运行状态监控，环境监控，日志和告警处理信息处理，系统加载，系统升级等功能。

交换网板，系统内部的通信，

接口板，不同类型的不同速率的接入接口，通信。

盒式设备，集成在一个框内。

框式设备各个模块分为不同的单板，单板直接通过框式设备内部的链接进行通信。

数据平面，控制管理平面，监控平面。

设备的控制平面，由主控板，以及接口板的管理单元组成，

设备管理平面完成的控制管理功能，是整个系统的中枢神经系统。控制平面完成系统的协议处理，业务处理，和路由运算，转发控制，业务调度，浏览统计，系统安全等功能，交换机的控制平面用于控制和管理所有网络协议的运行，控制平面提供了，数据平面数据处理，转发前，所必须的各种网络信息和专案查询表项。数据平面负责转发和下发。

设备的转发由交换网板，和接口板组成，

LPU ，本质是一个交换芯片负责，报文的封装，与解封装，转发。

监控平面，由主控板接口板的监控单元组成，包括环境监控，电压控制，系统的上下电控制，温度监测，风扇控制，等系统的安全温度运行。
